Всем привет, друзья! С Вами 3DTool!
С помощью данного ликбеза мы хотим помощь начинающим в выборе 3D фрезерного станка с чпу. Так как большое разнообразие моделей на рынке, часто вводит в замешательство неподготовленного человека. Давайте разбираться вместе. Для удобства будем разбивать основные параметры при выборе фрезерного станка с чпу.
Каталог фрезерных станков с чпу
Каталог лазерных станков с чпу
Важно чтоб ваша заготовка из дерева или пластика или металла, полностью помещалась на рабочем столе станка, а лучше чтоб был еще и небольшой запас. Под рабочим столом или полезной зоной обработки – понимается область в пределах которой шпиндель станка может двигаться и взаимодействовать с заготовкой.
Именно размер полезной зоны рабочего стола главным образом влияет на стоимость станка. Так как большой рабочий стол требует и соответствующего портала, механики и много другого. Однако не стоит гнаться за размерами станка. Оцените трезво свои потребности. Например если вы покупаете 3D фрезерный станок с чпу для работы с иконами, картинами, барельефами – то скорее всего стола 30 на 40 или 40 на 60 см – вам будет достаточно.
Однако если вы работаете в сфере производства мебели – то логично предположить, что вам лучше рассмотреть станки с размерами рабочего поля от 60 на 90 см и больше.
Немаловажным параметром 3D фрезерного станка чпу, является механика . От ее схемы и вида, зависит точность позиционирования рабочего инструмента(фрезы), а от этого зависит и качество конечного изделия. Существует несколько видов компонентов кинематики станков, выделим основные:
Первый, это реечный привод, когда портал станка перемещается с помощью системы с приводной шестерней и плоской металлической рейкой с множеством зубцов. На данный момент эта система является наиболее точной для применения к крупногабаритным стационарным станкам. Например данная механика у широкоформатных станков Advercut серии 1212 и далее. Индекс 1212 после названия станка – как правило обозначает размеры рабочего поля 1200 на 1200 мм.

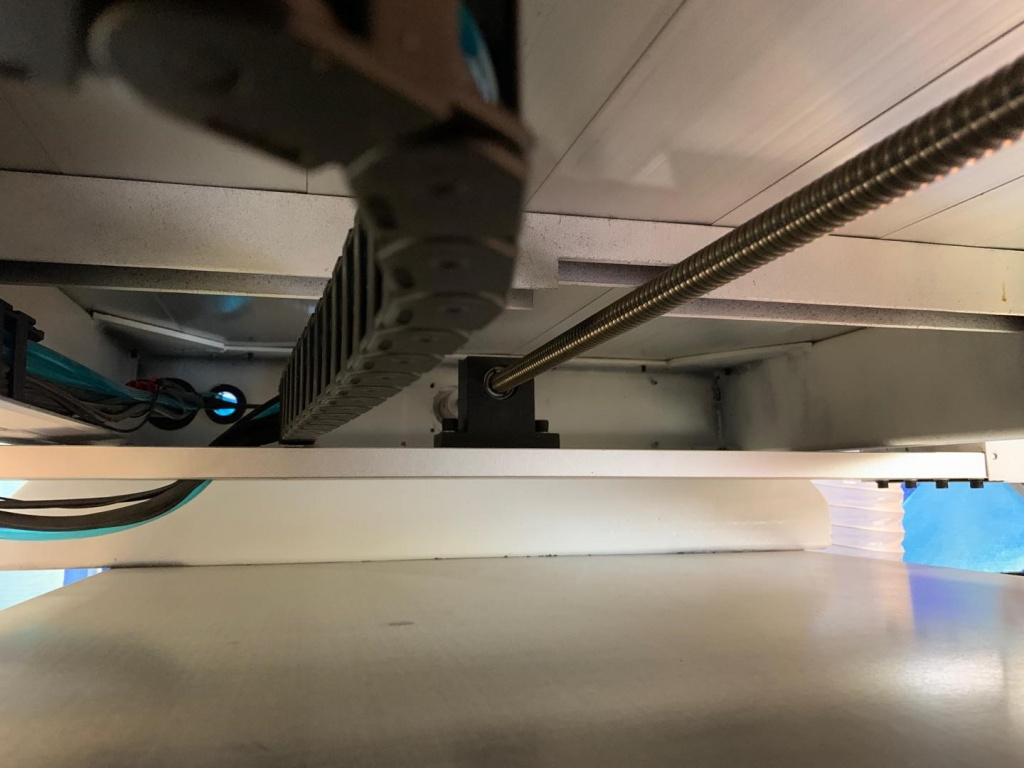

Второй вид механики – это комбинированная система с рельсовыми направляющими и шарико-винтовой передачей. Такие схемы применяют как для широкоформатных, так и для средне-размерных фрезерных станов c чпу. Такую механику имеет станок Advercut К6090Т.
Третий вид - цилиндрические направляющие, по которым передвигаются линейные подшипники. Например, такая кинематика применяет в настольных станках чпу Aman. Так как не требуется повышенной жесткости.
Выбор кинематики влияет в первую очередь на точность движений по осям X или Y и допуски по размерам и поверхностям конечных изделий.
При выборе шпинделя для фрезерного станка чпу, вам необходимо сосредоточить внимание на таких параметрах: количество оборотов, мощность электромотора и система охлаждения. Самым важным при подборе шпинделя - определиться с каким видом обработки вы планируете работать. Если необходимо выполнять гравировку небольших изделий с помощью тонких гравировальных фрез, подойдет низко оборотистый и слабо мощный шпиндель до 1500W. Такой узел позволит обрабатывать большинство материалов кроме твердых сплавов железа. Если речь идет о высокой производительности реза, например вы планируете поточно изготавливать мебельные элементы из дерева, или быстро обрабатывать большие объёмы материала, вам необходима будет высокопроизводительная фреза, а значит и шпиндель должен иметь запас по мощности, чтобы не «закусывать» материал при медленных скоростях подачи. В этой случае нужно рассматривать шпиндель с мощностью от 2200W.
Система охлаждения шпинделя влияет на долговечность и шумность работы. Например, шпиндели с воздушным охлаждением гораздо более шумные, нежели системы с водяным. Однако водяное охлаждение требует комплекса специальных дополнительных опций, таких как помпа для создания давления в системе и емкости с водой, либо наличие чиллера, но как правило все это есть в комплекте поставки станка. Однако надо признать, что между системами охлаждения нельзя выделить лучшую. Обе системы эффективно справляются со своей задачей.
В рабочем столе такого станка будут присутствовать специальные технологические отверстия для подачи воздуха, специальный компрессор будет создавать тягу для фиксации материала по всему периметру стола. Обычно такой стол требуется если вы будете работать с легким листовым материалом – например фанера или пластик. Вакуум надежно прижимает лист материала к столу, что позволяет фрезе максимально точно выполнить рез.
При обработке металла, в том числе твердых сортов алюминия, неплохо было бы оборудовать ваш станок системой СОЖ. Она будет обеспечивать смазку и охлаждать инструмент в зоне реза, а также уменьшать вероятность «закусов» в некоторых режимах обработки. Главное предназначение системы СОЖ – охлаждение инструмента (сверла-фрезы).
При работе с деревом или пластиком, вам необходимо будет рассмотреть комплектование вашего станка системой Аспирации, для удаления стружки и древесной пыли в специальный резервуар (принцип работы как у пылесоса который всасывает стружку в пылесборник).

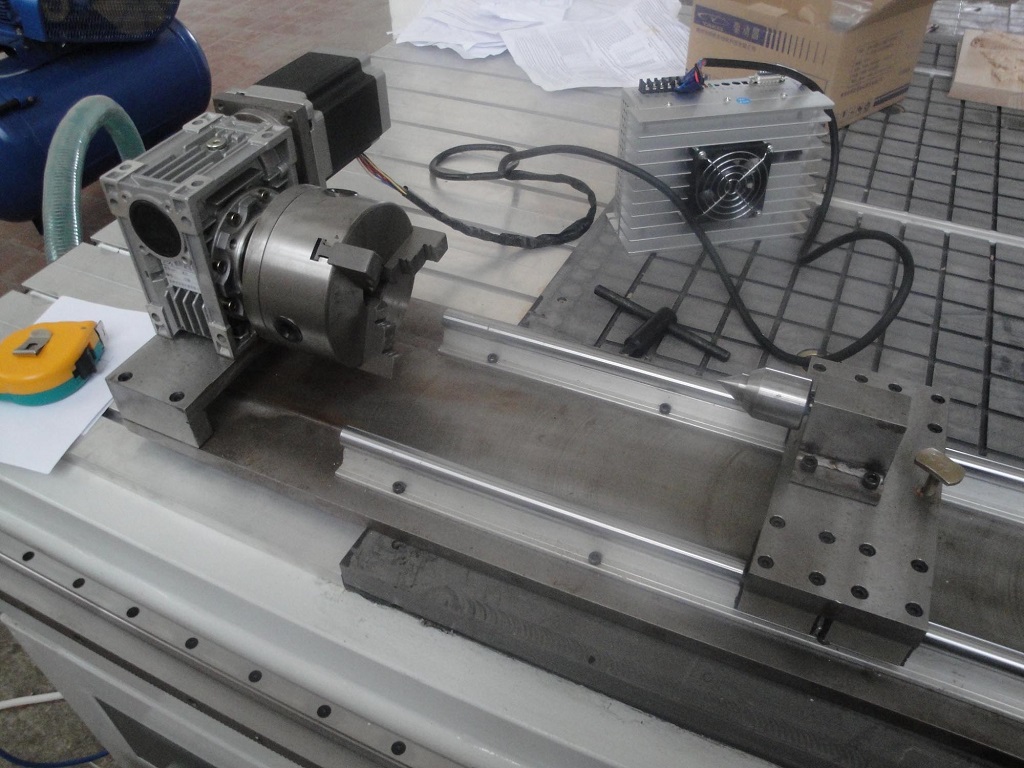

При комплектовании фрезерного станка с чпу поворотной осью (4-й осью) , вы сможете создавать балясины для лестниц, или изготавливать сложные цилиндрические резные предметы из дерева (например шахматные фигуры) , а также гравировать на стеклянных бутылках, и даже натуральном камне. Как правило, поворотное устройство подключается к центральной плате управления станком и работает синхронно со всей системой в автоматическом режиме. Таким образом достигается полноценная 3D фрезеровка. Однако надо иметь ввиду, что не все программы обработки могут создать задание для всех 4-х осей (X, Y, Z, A-поворотная). Всем известный ArtCAM может формировать задания для обработки только 3 осей. Программа ГЕММА-3Д умеет формировать задания даже для 5 осевых фрезерный станков с чпу. Так что проблема с программным ограничением решается. Да и по опыту, можем сказать что при использовании поворотной оси в любом случае ось Y вам не понадобится, таким образом ARTcam всегда остается в тренде.
Надеемся статья вам помогла понять из чего складывается стоимость станка и предназначение дополнительных опций. Наша компания является официальным дистрибьютором фрезерных станков с чпу Advercut и настольных 3D фрезерных станков с чпу Aman. А также лазерных граверов Raylogic. Данные станки представлены в нашем демо-зале в г. Москва. Станки всегда в наличии.
