Описание

Полоса пропускания: 500 МГц;
Количество каналов: 4

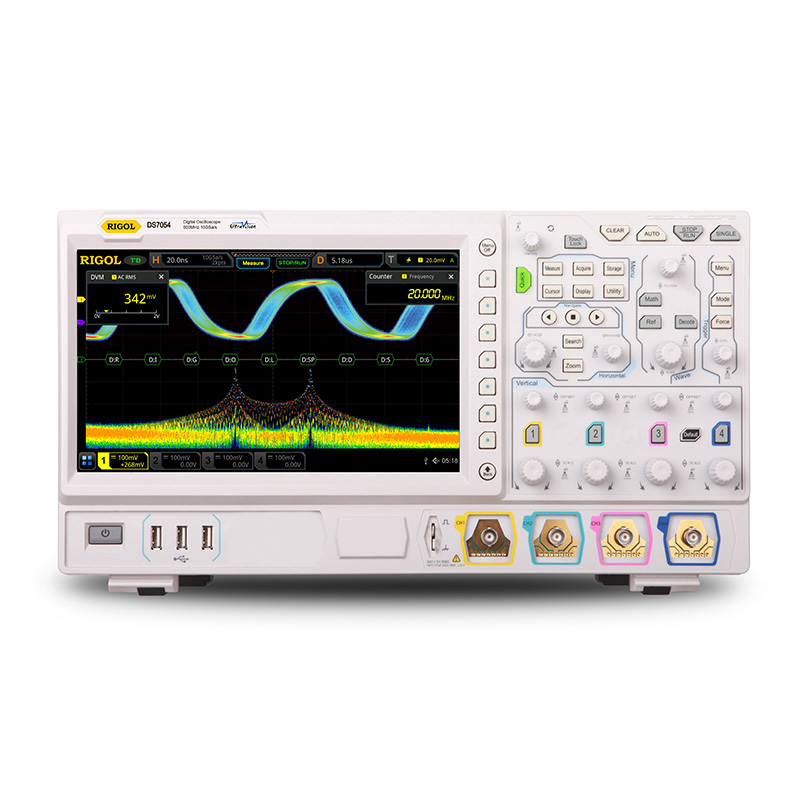

Осциллограф цифровой Rigol DS7054 (4 канала, 500 МГц) - высокопроизводительный цифровой запоминающий осциллограф с 4 независимыми измерительными каналами, интегрированными в едином корпусе. Прибор оснащен инновационной программно-аппаратной архитектурой обработки сигнала UltraVision II на базе микросхем Phoenix.

Помимо основных функций осциллографа, прибор включает:

Цифровой вольтметр
Высокоточный частотомер
Анализатор цифровых протоколов

Расширенные возможности анализа:

Декодирование последовательных протоколов
Расширенные функции БПФ
Отображение интенсивности сигнала цветом
Построение гистограмм

Запись и воспроизведение: возможность записи до 450 000 кадров в режиме реального времени

Дополнительные преимущества

Технология UltraVision II для улучшенного воспроизведения и анализа сигналов
Высокая скорость захвата осциллограмм
Мощные инструменты анализа данных
Большой сенсорный экран для удобного управления
Возможность расширения функциональности дополнительными опциями и программным обеспечением

Характеристики

Технические характеристики

Серия: DS7000
Полоса пропускания: 500 МГц
Количество каналов: 4
Частота дискретизации: 10 ГВыб / с в одноканальном режиме
5 ГВыб / с в двухканальном и трехканальном режиме
2.5 ГВыб / с в четырехканальном режиме
Глубина памяти: 100 Мб (50 Мб - два канала; 25 Мб - четыре канала)
опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости:
250 Мб (125 Мб - два канала; 50 Мб - четыре канала) - опция
500 Мб (250 Мб - два канала; 125 Мб - четыре канала) - опция

Входные параметры

Развязка входа: DC, AC
Входной импеданс: 1 МОм ± 1 %, 50 Ом ± 1 %; 17 пФ ± 3 пФ
Установка коэффициента затухания датчика: 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X
Максимальное входное напряжение: 300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом)
Скорость захвата осциллограмм: ≤ 600000 осц./с

Горизонтальная система

Погрешность временной базы: ± 2 ppm
Коэффициент развёртки: 0,5 нс / дел - 1 кс / дел
Режимы: YT, XY, SCAN, ROLL

Вертикальная система

Вертикальное разрешение: 8 бит
Вертикальная развёртка: 1 мВ / дел - 10 В / дел (1 МОм)
1 мВ / дел - 1 В / дел (50 Ом)
Время нарастания: ≤ 0,7 нс
Диапазон вертикального смещения: 1 МОм:
1 мВ / дел - 50 мВ / дел, ± 1 В
51 мВ / дел - 260 В / дел, ± 30 В
265 В / дел - 10 В / дел, ± 100 В
50 Ом:
1 мВ / дел - 100 мВ / дел, ± 1 В
102 мВ / дел - 1 В / дел, ± 4 В
Динамический диапазон: ± 5 дел
Точность усиления постоянного тока: ± 2%
Точность смещения постоянного тока: < 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения)
> 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения)
Изоляция между каналами: > 40 дБ

Система синхронизации

Источник триггера: CH1 - CH4, EXT, AC Line
Режимы триггера: фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт; (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553)
Время задержки: 8 нс - 10 с
Диапазон уровня запуска триггера: ± 5 деления от центра экрана (внутренний)
± 8 (внешинй)
Чувствительность триггера: 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел)

Запуск по фронту

Режим запуска: запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска: CH1 - CH4, EXT, AC Line

Запуск по длительности импульса

Режим запуска: положительная полярность импульса >, <, =
отрицательная полярность импульса >, <, =
Источник запуска: CH1 - CH4

Запуск по наклону

Режим запуска: положительная полярность импульса >, <, =
отрицательная полярность импульса >, <, =
Источник запуска: CH1 - CH4
Время удержания: 800 пс - 10 с

Запуск по видео сигналу

Стандарт сигнала: NTSC, PAL/SECAM, 480P, 576P
Источник запуска: CH1 - CH4

Запуск по ранту

Режим запуска: положительная или отрицательная полярность: >, <, внутри диапазона <>
Источник запуска: CH1 - CH4

Запуск по истечении времени

Режим запуска: запуск по возрастающему / ниспадающему фронту
Источник запуска: CH1 - CH4
Диапазон удержания триггера: 16 нс - 10 с

Запуск по N фронту

Режим запуска: нарастающий, спадающий
Источник: CH1 - CH4

Запуск по окну

Режим запуска: запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник: CH1 - CH4

Запуск по задержке

Режим запуска: нарастающий, спадающий
Источник: CH1 - CH4

Запуск по удержанию

Режим запуска: нарастающий, спадающий
Источник: CH1 - CH4
Диапазон удержания триггера: 8 нс - 1 с

Запуск по продолжительности

Режим запуска: нарастающий, спадающий
Источник: CH1 - CH4
Диапазон удержания триггера: 8 нс - 1 с

Запуск RS232/UART (опция)

Источник запуска: CH1 - CH4
Условие запуска: Start, Error, Check Error, Data
Скорость: до 20 Мб/с

Запуск I2C (опция)

Условие запуска: Start, Restart, Stop, Missing Ack, Address, Data, A&D
Источник запуска: CH1 - CH4
Разрядность: 7 бит, 8 бит, 10 бит

Запуск SPI (опция)

Источник запуска: CH1 - CH4
Условие: TimeOut
Разрядность: 4 бит ~ 32 бит

Запуск CAN (опция)

Источник запуска: CH1 - CH4
Условие запуска: Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
Скорость: до 5 Мб/с

Запуск FlexRay (опция)

Источник запуска: CH1 - CH4
Скорость: до 10 Мб/с

Запуск LIN (опция)

Источник запуска: CH1 - CH4
Скорость: до 20 Мб/с

Запуск I2S (опция)

Источник запуска: CH1 - CH4

Запуск MIL-STD-1553 (опция)

Источник запуска: CH1 - CH4

Система измерения

Курсорные измерения: ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
Автоматическое измерение: Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓)
Частотомер: встроенный, 6 разрядов
Математические операции: A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop

Вольтметр

Источник: CH1 - CH4
Функции измерения: DC, AC+DC, AC
Разрешение: 3 бита

Частотомер

Источник: CH1 - CH4, EXT
Функции измерения: частота, период, счетчик импульсов
Разрешение: 6 бит

Общие характеристики

Тип дисплея:
10.1 дюймов TFT LCD, 1024 х 600
Питание:
100-240 В, 45-440 Гц, < 200 Вт
Предохранитель: 250 В, Т, 3.15 А
Декодирование сигналов шин: Parallel, (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: CAN, LIN, SPI, I²C, UART, FlexRay, I²S, MIL-STD-1553)
Интерфейс передачи данных: USB, LAN, HDMI
Габариты: 410 х 224 х 135 мм
Вес нетто: 3,9 кг
Вес брутто: 7,1 кг
